伸線機

精密×耐久。進化し続ける伸線機。

高精度・高耐久を追求した伸線機です。
無駄をそぎ落とした設計と確かな技術により、生産性と安定性を両立しています。

お客さまのニーズに応じたオーダーメイドにも柔軟に対応。次世代の伸線加工を、私たちの技術で支えていきます。

伸線機

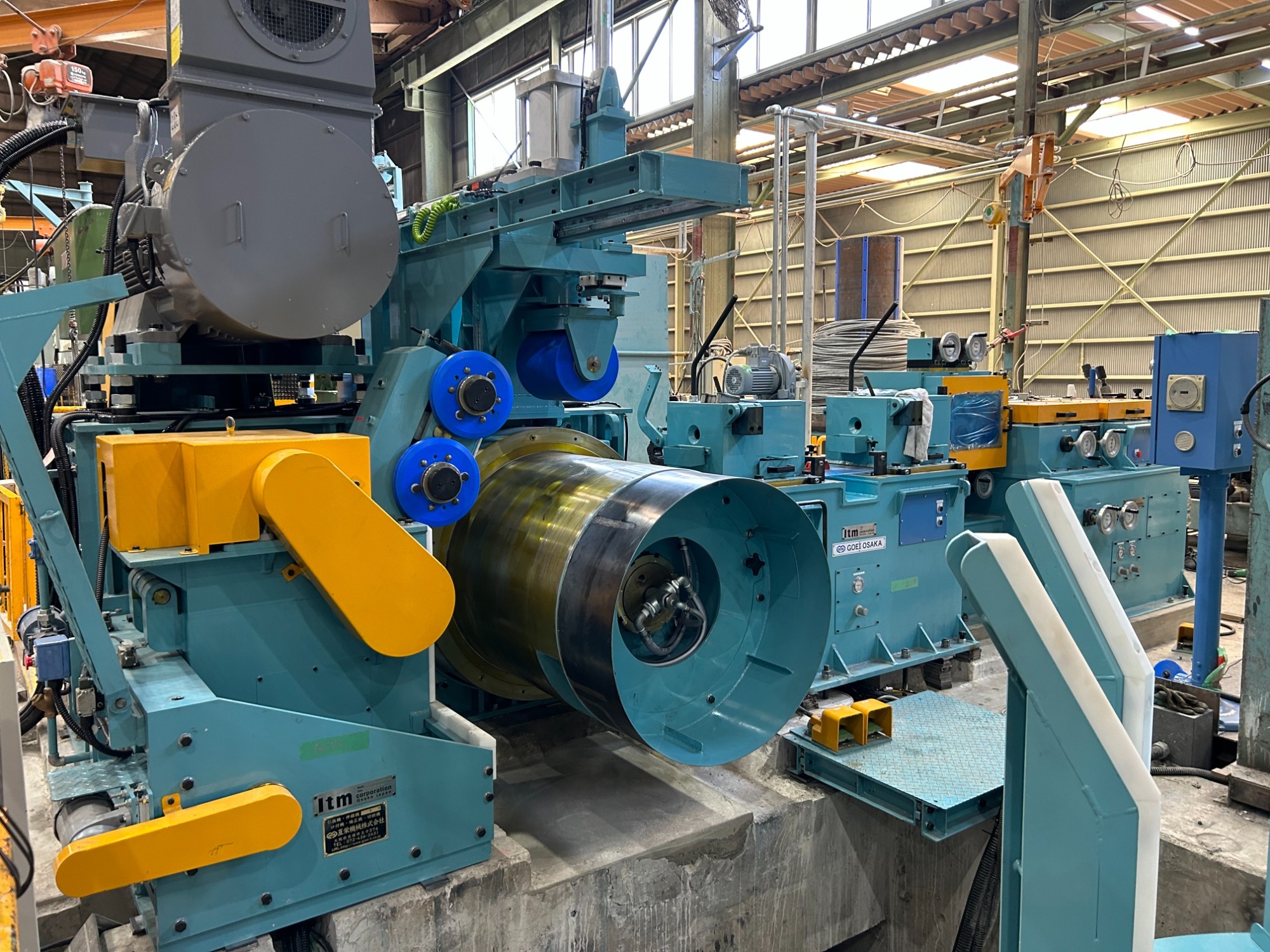

IDH-1000-35　巻落し式横型伸線機

型式：IDH-1000-35　巻落し式横型伸線機
引抜力：35000kg MAX
スピード：13〜52m/min　チェンジ無し
線径：Φ20〜Φ45
モーター：110kw ベクトル INV

自動チャッキング式

IDH-900-17　巻落し式横型伸線機

型式：IDH-900-17　巻落し式横型伸線機
引抜力：17000kg MAX
スピード：25〜75m/min　チェンジ無し
線径：Φ12〜Φ25
モーター：90kw ベクトル INV

手動トンス式 (収納BOX付)

IDG-1000-17 縦型伸線機

型式：IDG-1000-17 縦型伸線機
引抜力：16500kg MAX
スピード：20〜65m/min　チェンジ無し
線径：Φ15〜Φ25
モーター：90kw ベクトルINV

自動チャッキング式

IDH-950-16 巻落し式両巻横型伸線機

型式：IDH-950-16 巻落し式両巻横型伸線機
引抜力：20000kg MAX
スピード：15〜50m/min　チェンジ無し
線径：Φ15〜Φ30
モーター：90kw ベクトルINV

右/左巻に伸線が可能

IBM-12 ベンダー巻落伸線機

型式：IBM-12 ベンダー巻落伸線機
引抜力：12000kg MAX
スピード：40〜120m/min　チェンジ無し
線径：Φ15〜Φ30
モーター：75kw ベクトルINV

巻取りコイル径を600~1400mmに自在に変更可能

IDG-660-05 異型伸線機

型式：IDG-660-05 異型伸線機
引抜力：500kg MAX
スピード：40〜100m/min　チェンジ無し
線径：1.1×4.4mm (平線)
モーター：11kw INV

IBM-12-R/L　ベンダー巻落機 (左右巻)

型式：IBM-12-R/L　ベンダー巻落機 (左右巻)
線径：Φ4〜Φ12

巻取りコイル径を600~1400mmに自在に変更可能

口付け機装置

IPM-5　ロール式口付け

型式：IPM-5　ロール式口付け
ロール径：Φ156 (SUJ2) 縦横
スピード：7m/min
線径：Φ5〜Φ16
モーター：7.5kw

IPM-3　ロール式口付け機

型式：IPM-3　ロール式口付け機
ロール径：Φ135 (SUJ2) 横
スピード：7m/min
線径：Φ5〜Φ0.8
モーター：2.2kw

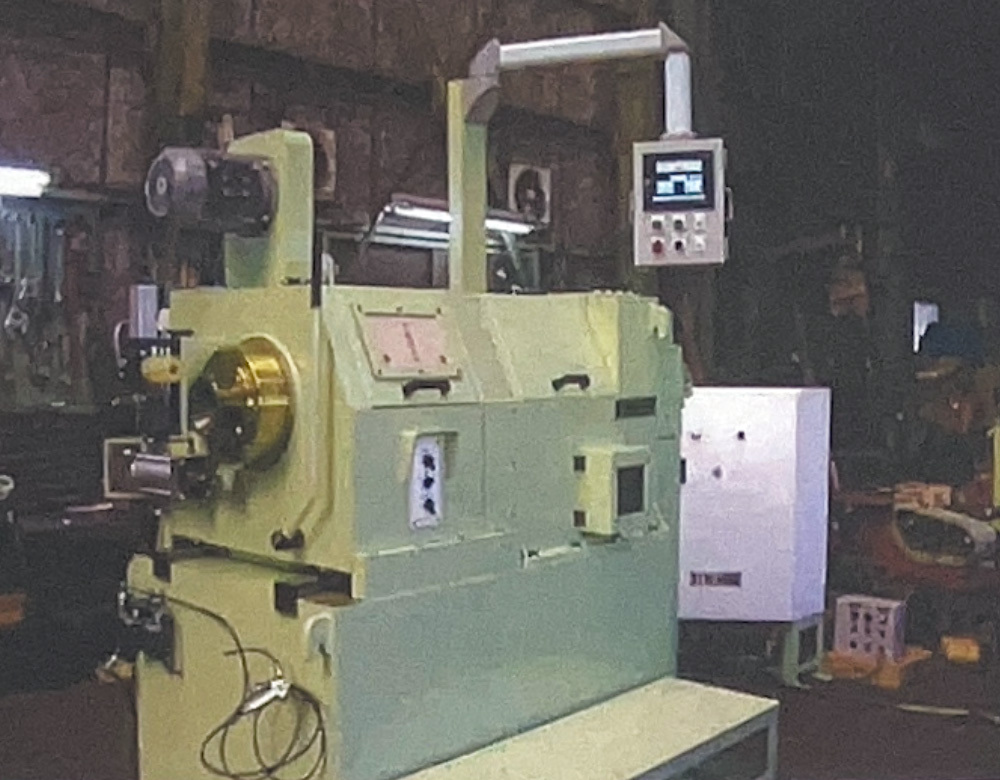

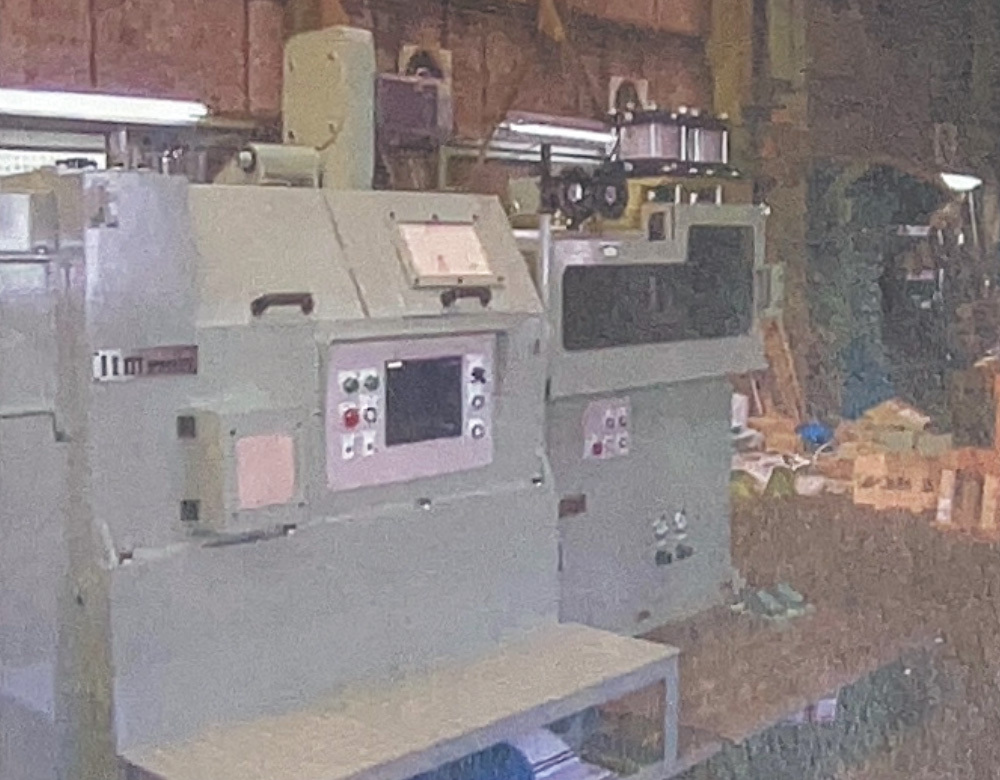

切削先付機装置

型式	ISM30	ISM40	ISM50
素材径	Φ12〜Φ30	Φ17〜Φ45	Φ25〜Φ55

タッチパネルに数値入力で、切削径/切削長さが変更できます
2段切削が可能です

貫通型で切削終了後そのまま線材を、ダイスまで前進可能です
低騒音／低振動／オイル等不要
太物/長物に、威力を発揮します (特許取得)

OFFライン仕様

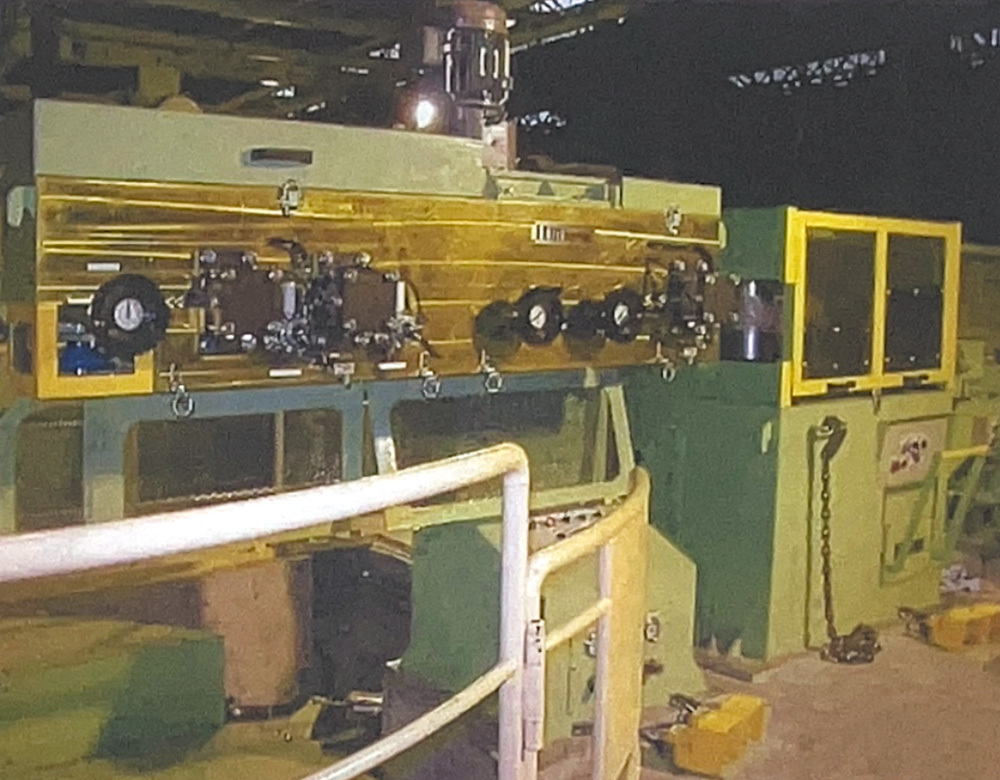

ダイスBOX装置

探傷用ダイスBOX

Φ12〜Φ25

防振ローラー

ダイスBOX間の線材振れを減少
Φ12〜Φ25

※回転ダイスも製作します

巻取機装置

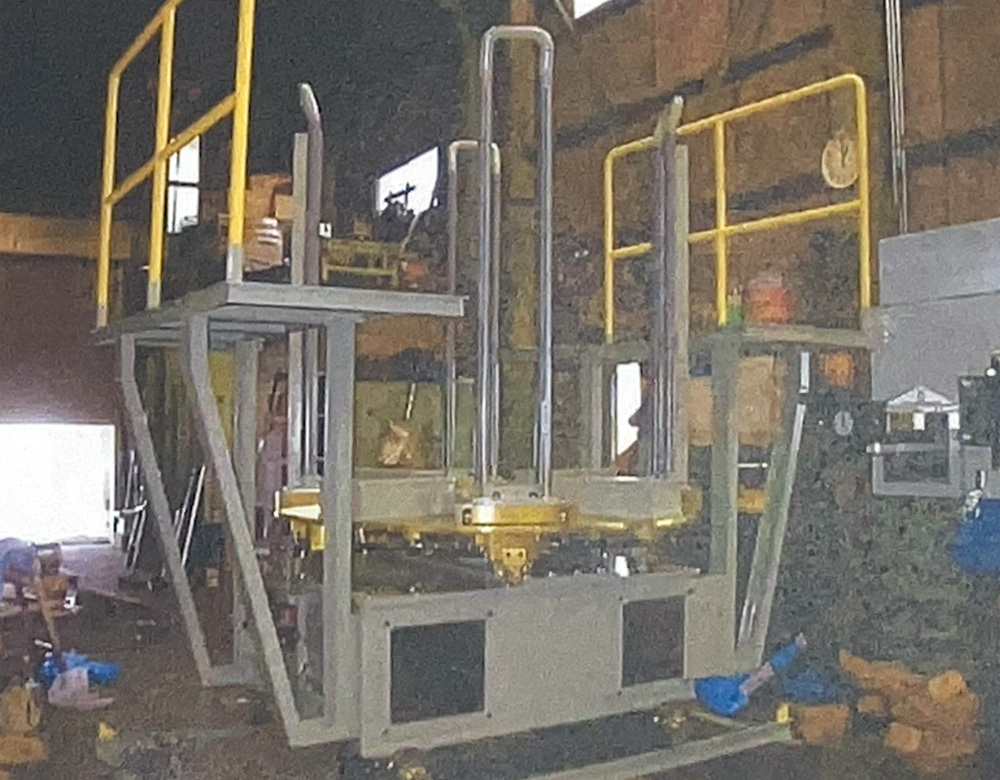

IWM-20-T　旋廻式　2000kgコイル

型式：IWM-20-T　旋廻式　2000kgコイル
テーブル径：Φ1700
スピード：25〜75m/min タッチパネル数値入力
線径：Φ12〜Φ25
モーター：7.5kw INV

巻取りコイル径を入力すれば、ラインスピードに自動変更

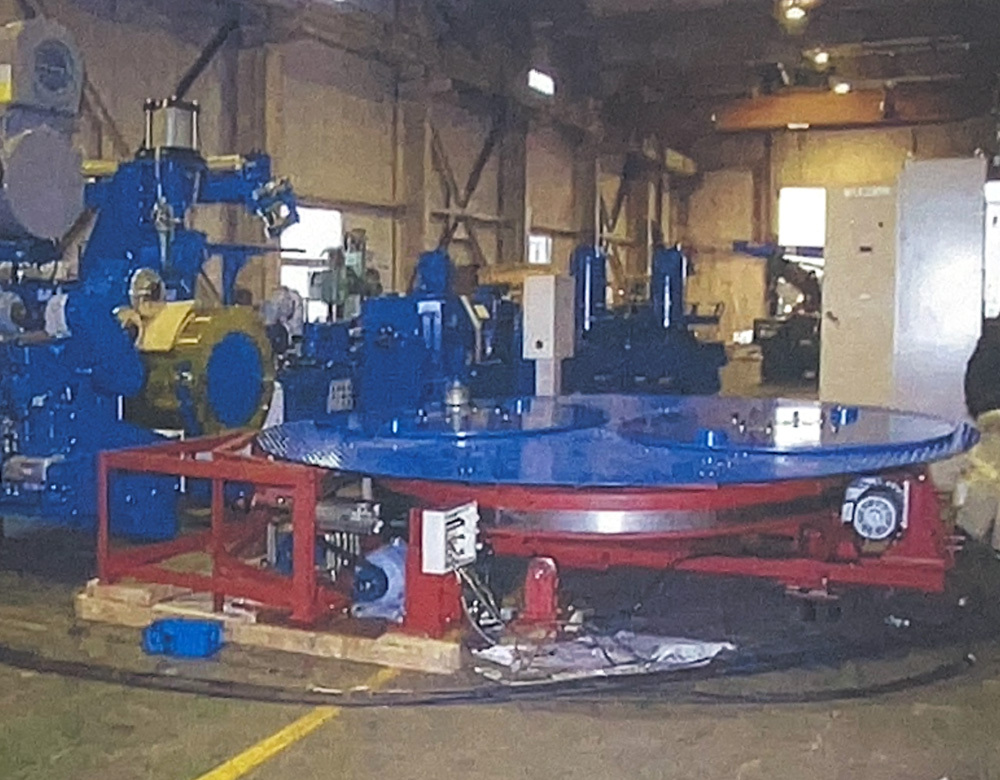

IWM-20-S　スライド式　2000kgコイル

型式：IWM-20-S　スライド式　2000kgコイル
テーブル径：Φ1700
スピード：15〜50m/min　チェンジ無し
スピード：25〜75m/min　タッチパネル数値入力
線径：Φ12〜Φ25
モーター：7.5kw INV

外径規整バーは、 1箇所調整で寸法変更が出来ます

結束コンパクター

結束用フープバンド用

外径規整バーが設定数値に自動でスライドします
