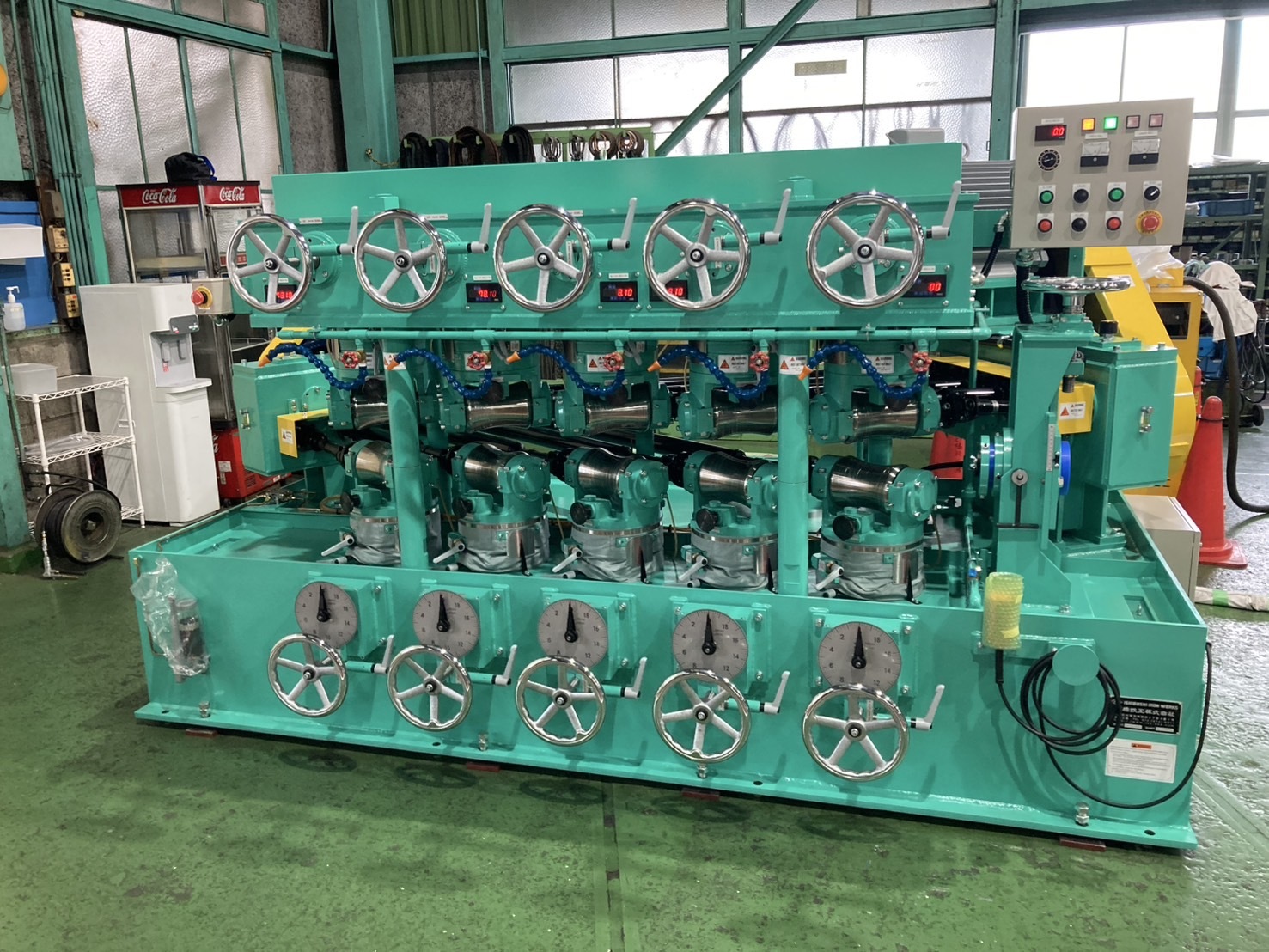

ロールマークを完全解消。進化したGICシリーズ。
新たなGICシリーズでは、ロールの長さを極限まで短縮。
これによりロールピッチの短縮も実現し、コンパクトな設備でも高精度な矯正が可能です。

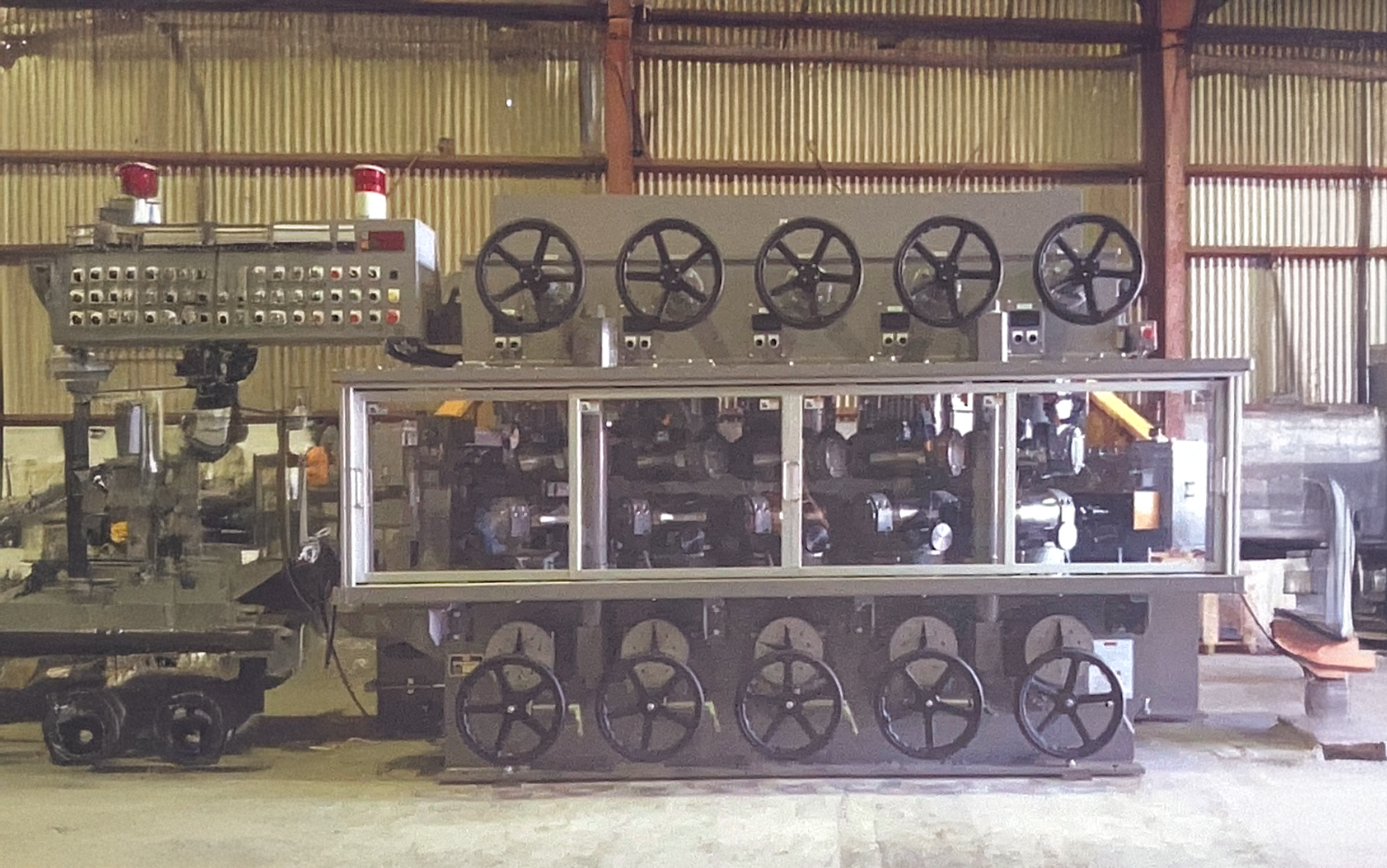

従来のGISシリーズも継続して製造・販売するほか、ニーズに沿ったカスタマイズ設計にも対応しています。
GIS標準機シリーズ寸法表
型番 | 機種 | ロール |
パイプ径
|
ロール ピッチ |
最小曲げ |
最高速度 mpm |
||
長さ | 中心径 | 最大径 | 最小径 | |||||
GIS-50 | GIS-050S | 140 | 115 | 51 | 6.4 | 280 | 6.2 | 60 |
GIS-50 | GIS-050W | 140 | 115 | 57 | 8 | 280 | 5.5 | 60 |
GIS-70 | GIS-070S | 190 | 135 | 70 | 12.7 | 370 | 6 | 60 |
GIS-70 | GIS-070W | 190 | 135 | 76 | 12.7 | 370 | 6 | 60 |
GIS-90 | GIS-090S | 250 | 180 | 90 | 15.9 | 450 | 6.4 | 48 |
GIS-90 | GIS-090W | 250 | 180 | 102 | 15.9 | 450 | 6.4 | 48 |
GIS-120 | GIS-120S | 360 | 250 | 127 | 38.1 | 620 | 6.1 | 40 |
GIS-120 | GIS-120W | 360 | 250 | 152 | 50.8 | 620 | 4.8 | 40 |
