自動直線切断機
受け継がれる技術で、さらなる価値を。
迚野鉄工所式直線機の技術を受け継ぎ、高精度なソリューションを提供しています。
豊富な実績と確かな技術力で、お客さまの課題解決をサポートいたします。
直線切断機

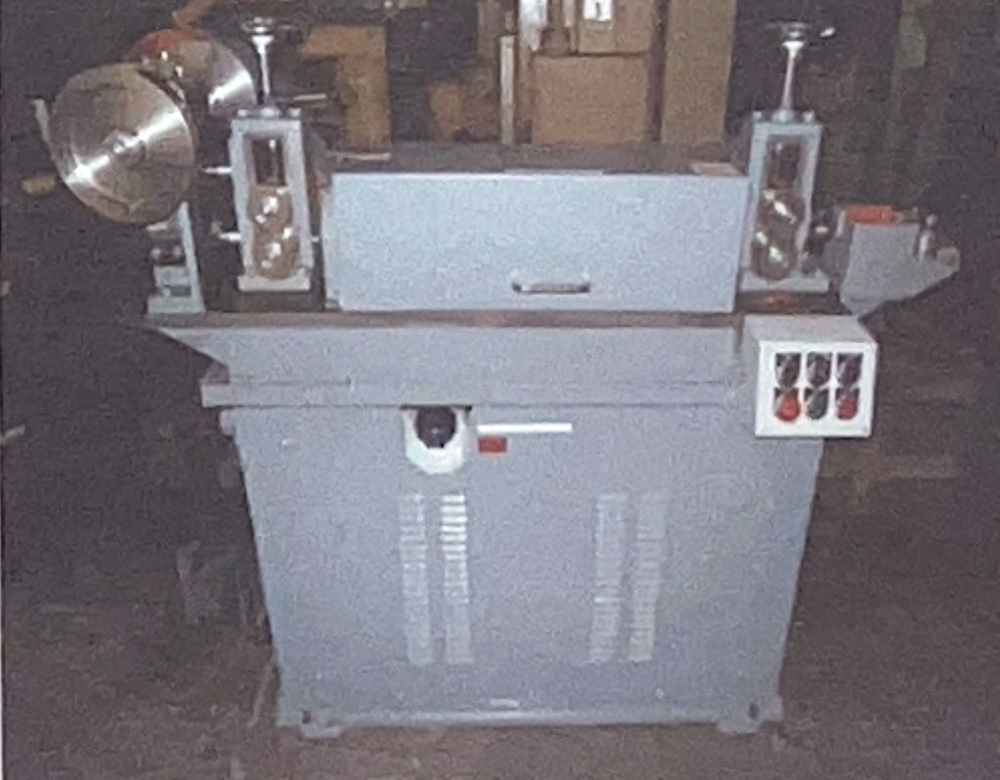

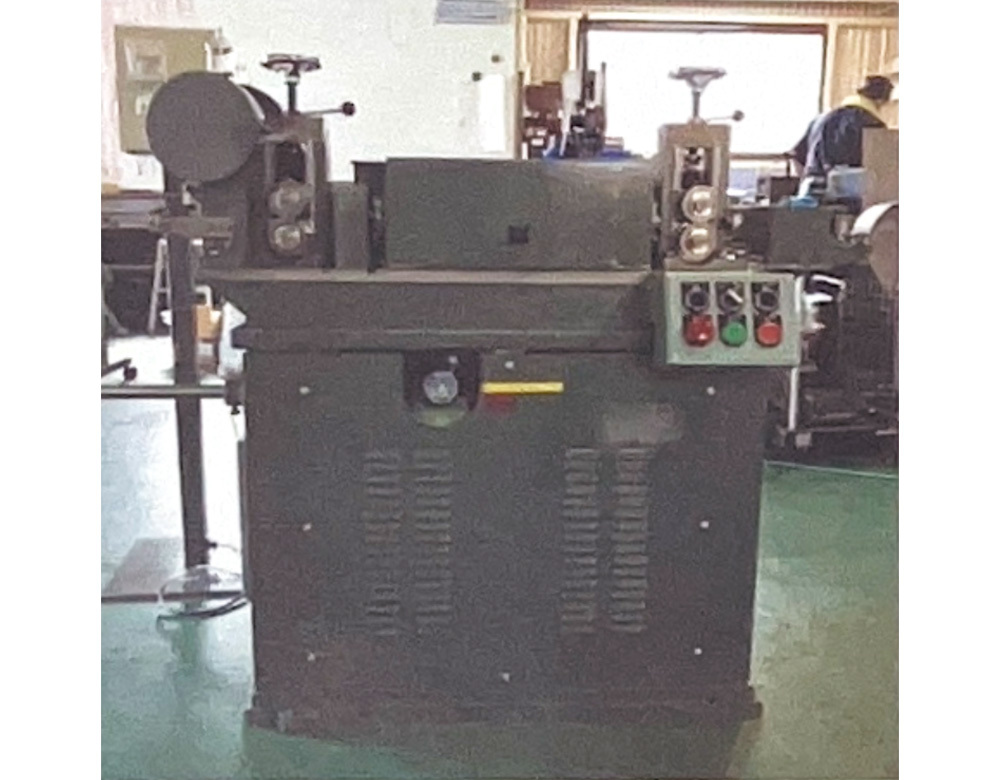

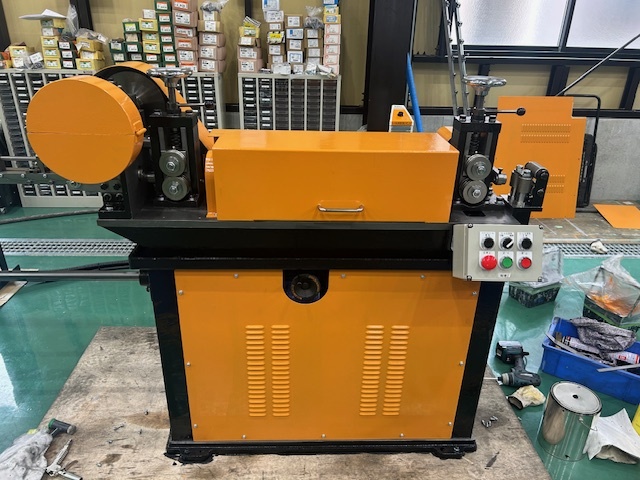

迚野式 自動切断直線機
GT-02型

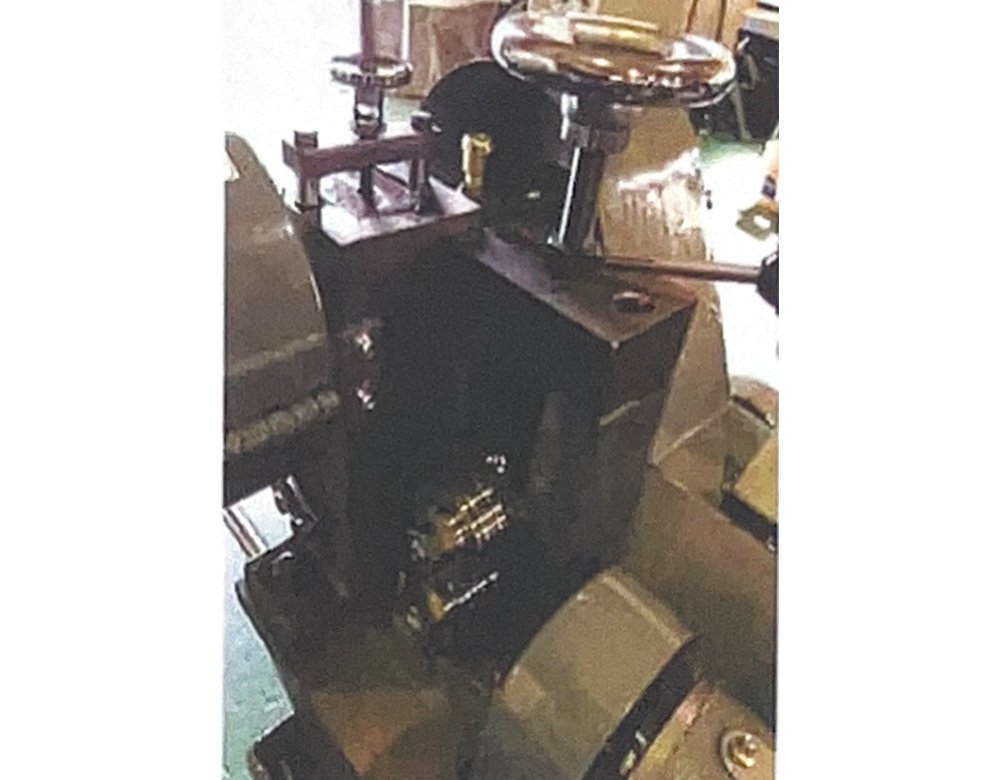

ハンマーフレーム 切断機構

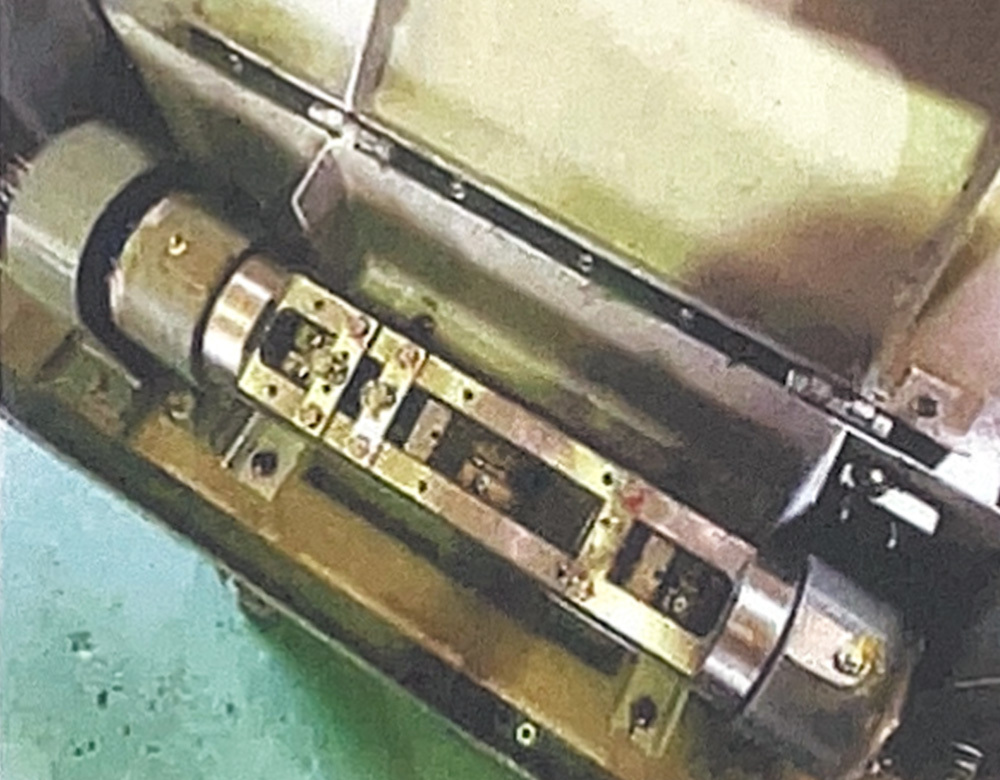

矯正軸(高速スピンナー式)
- 迚野鉄工70年の実績機を技術継承し互栄機械の技術を加えた機械となっております。
- 他社製部品供給、OHにも対応しております。 ご相談ください。
直線切断機寸法表
| GT23 | GT20 | GT10 | GT01 | GT02 | GT04 | GT06 | GT07 | |
| 線径 | Φ14～Φ22 | Φ8～Φ18 | Φ7～Φ14 | Φ6～Φ11 | Φ3.5～Φ8 | Φ2.6～Φ6 | Φ1.6～Φ4 | Φ0.8～Φ2 |
| m/min | 6ｍ～40ｍ | 15ｍ～45ｍ | 15ｍ～48ｍ | 10m~40m | 15m~60m | 19m~75m | 19m~75m | 7.7ｍ～31ｍ |
| 電動機 | 55kw | 30kw | 18.5kw | 11kw | 5.5kw (7.5kw) |
3.7kw (5.5kw) |
2.2kw | 0.75kw |
| 5.5kw | 2.2kw | 1.5kw |
0.75kw | 0.75kw | 0.4kw | 0.4kw | 0.2kw | |
| 機械サイズ | 3700ｘ1300ｘ1850 | 2969ｘ1450ｘ1670 | 1970ｘ1000ｘ1580 | 1585ｘ780ｘ1430 | 1500ｘ720ｘ1287 | 1254ｘ666ｘ1220 | 1140ｘ648ｘ1100 | 630ｘ530ｘ860 |
| 重量 | 6500kg | 3200㎏ | 2000㎏ | 1000㎏ | 650㎏ (660kg) |
490㎏ (500kg) | 390㎏ | 180㎏ |
直線切断機設計製作
迚野式 自動直線切断機

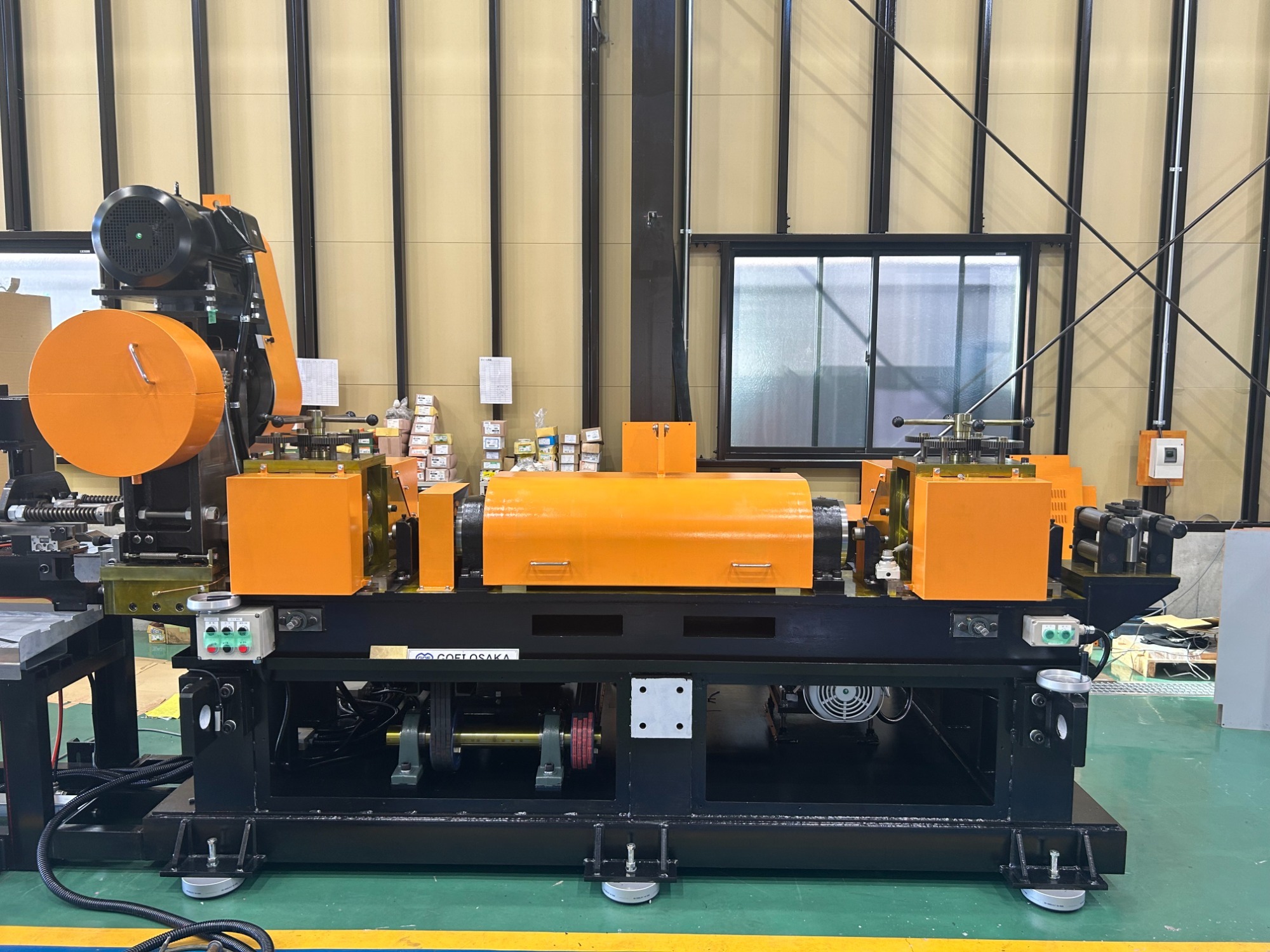

本体

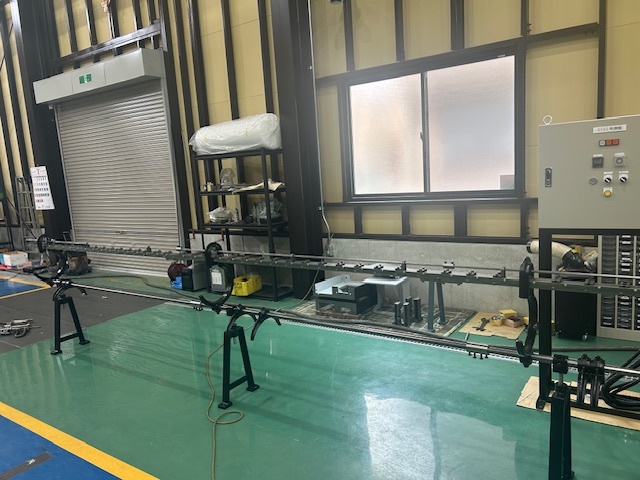

竿(溜竿式)

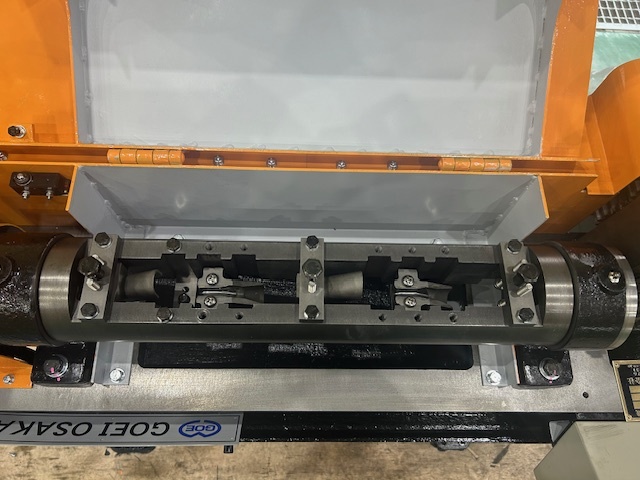

直線機軸

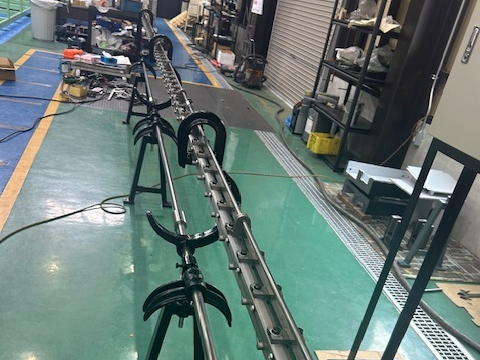

直線機竿

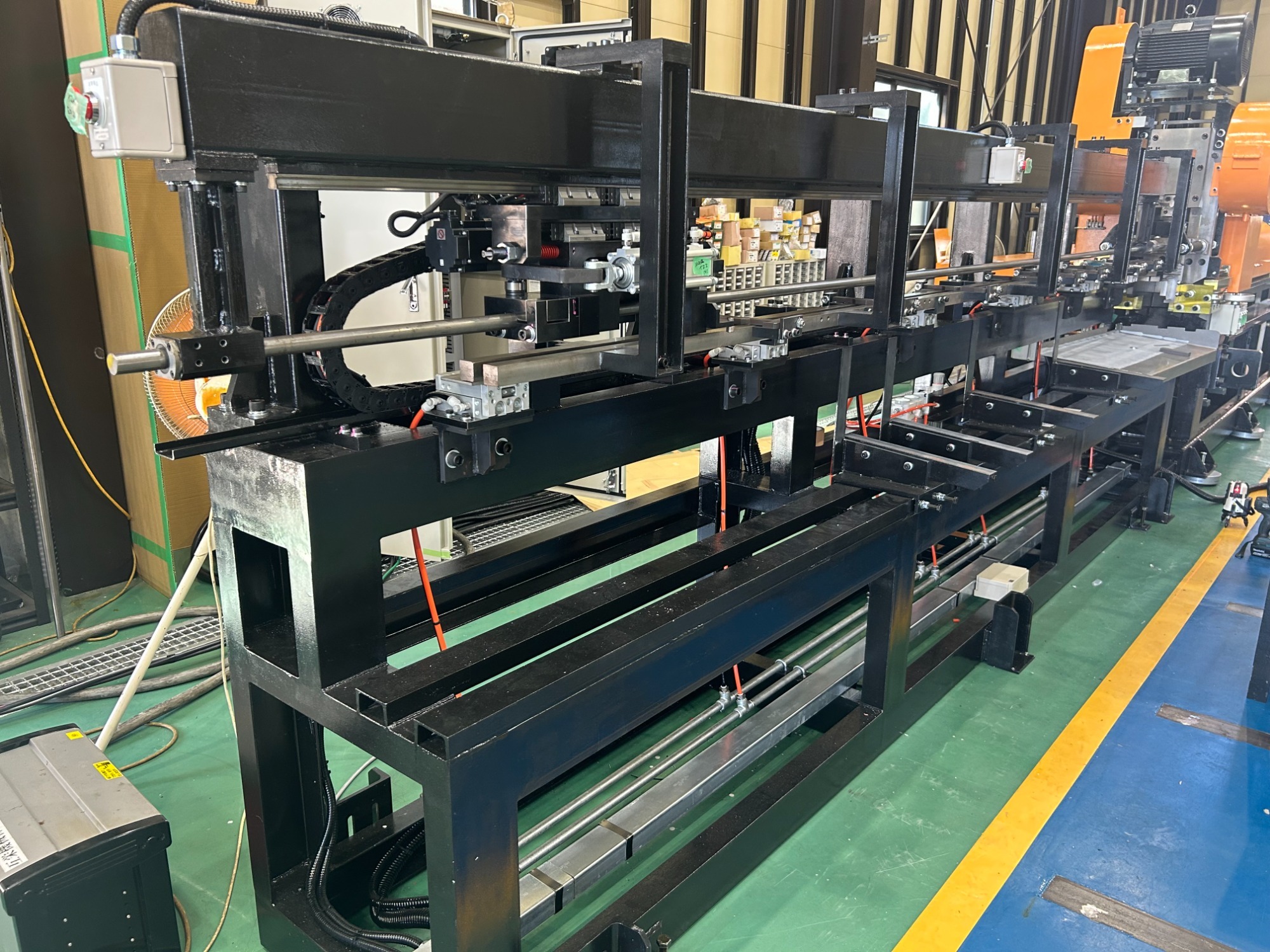

直線機竿
迚野式自動直線切断機
